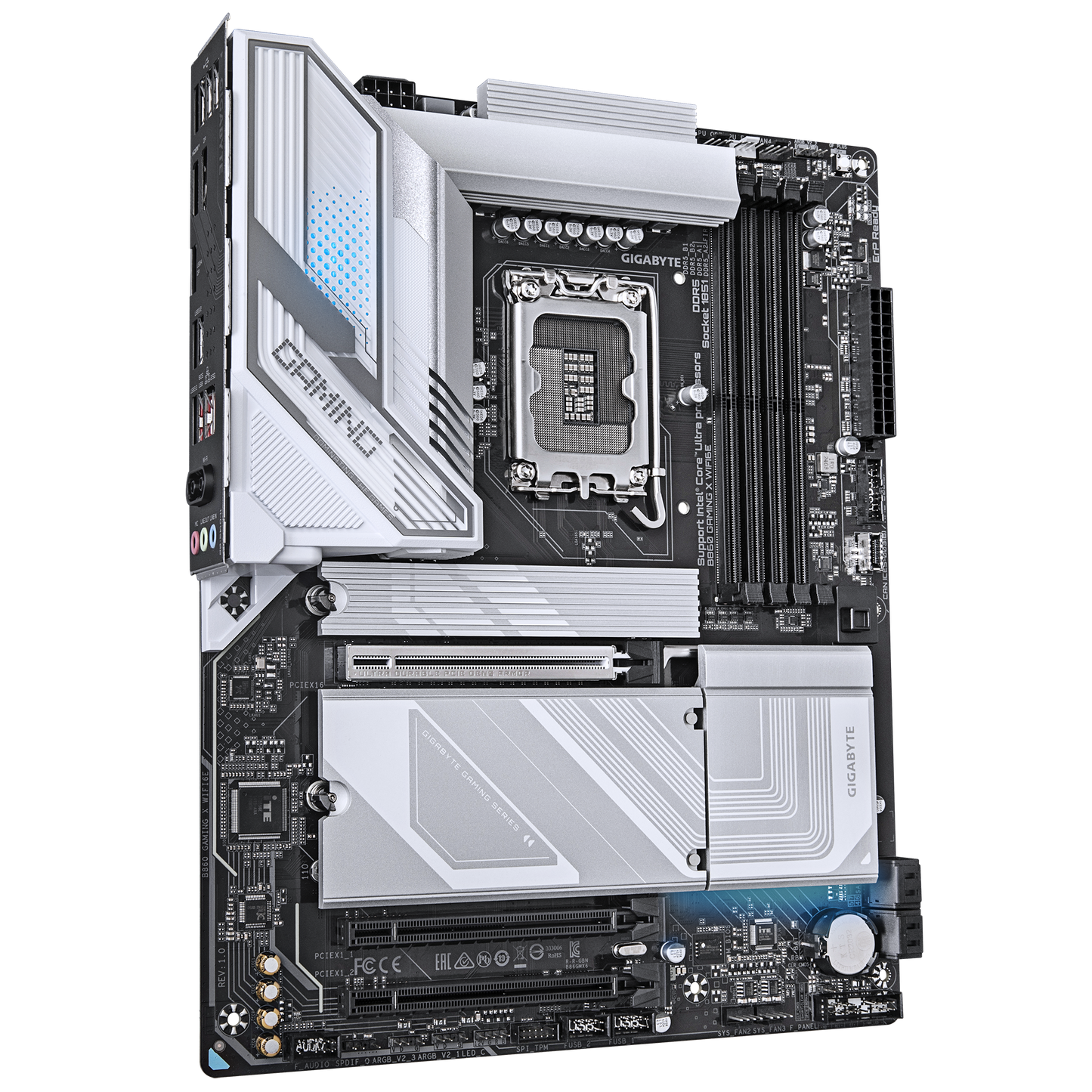

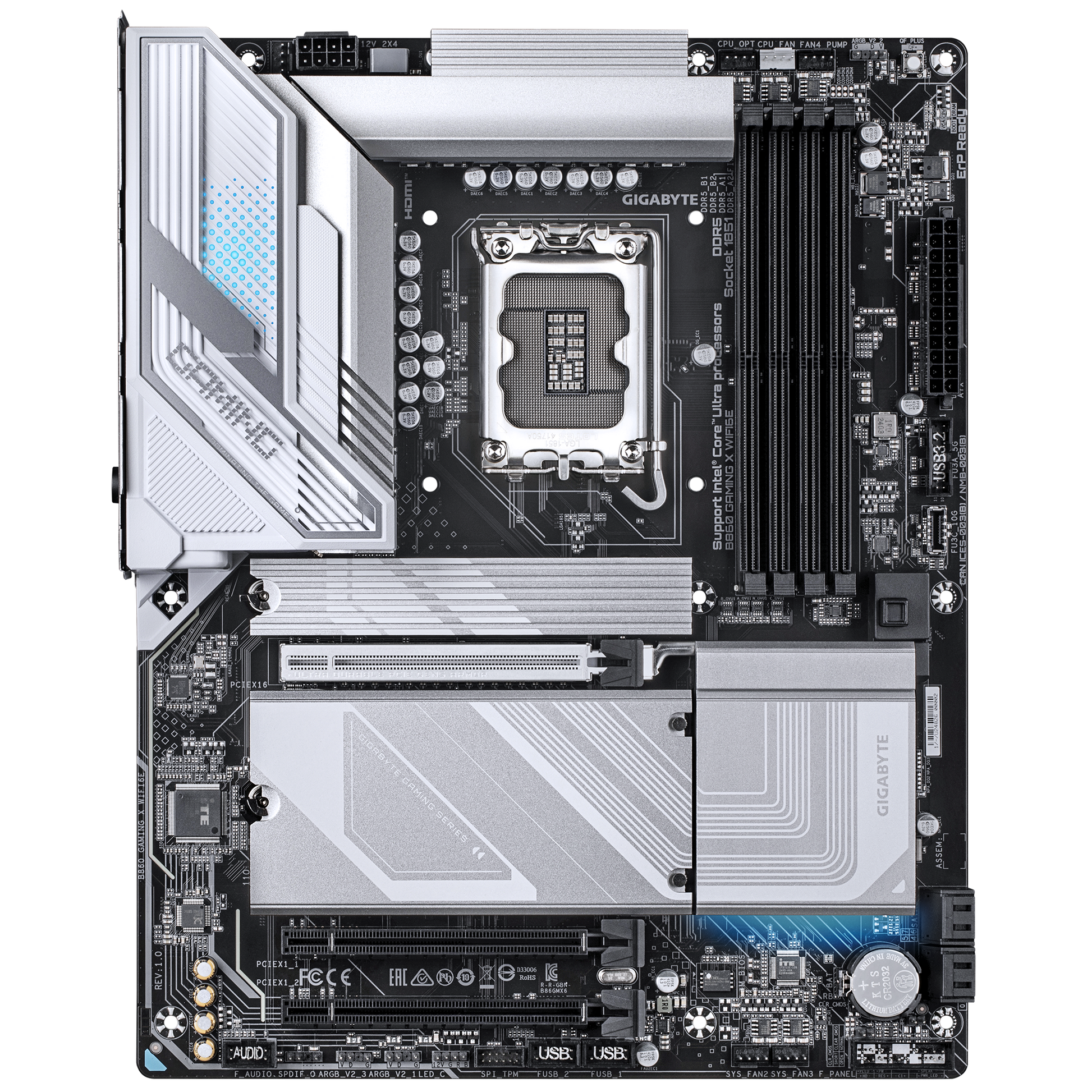

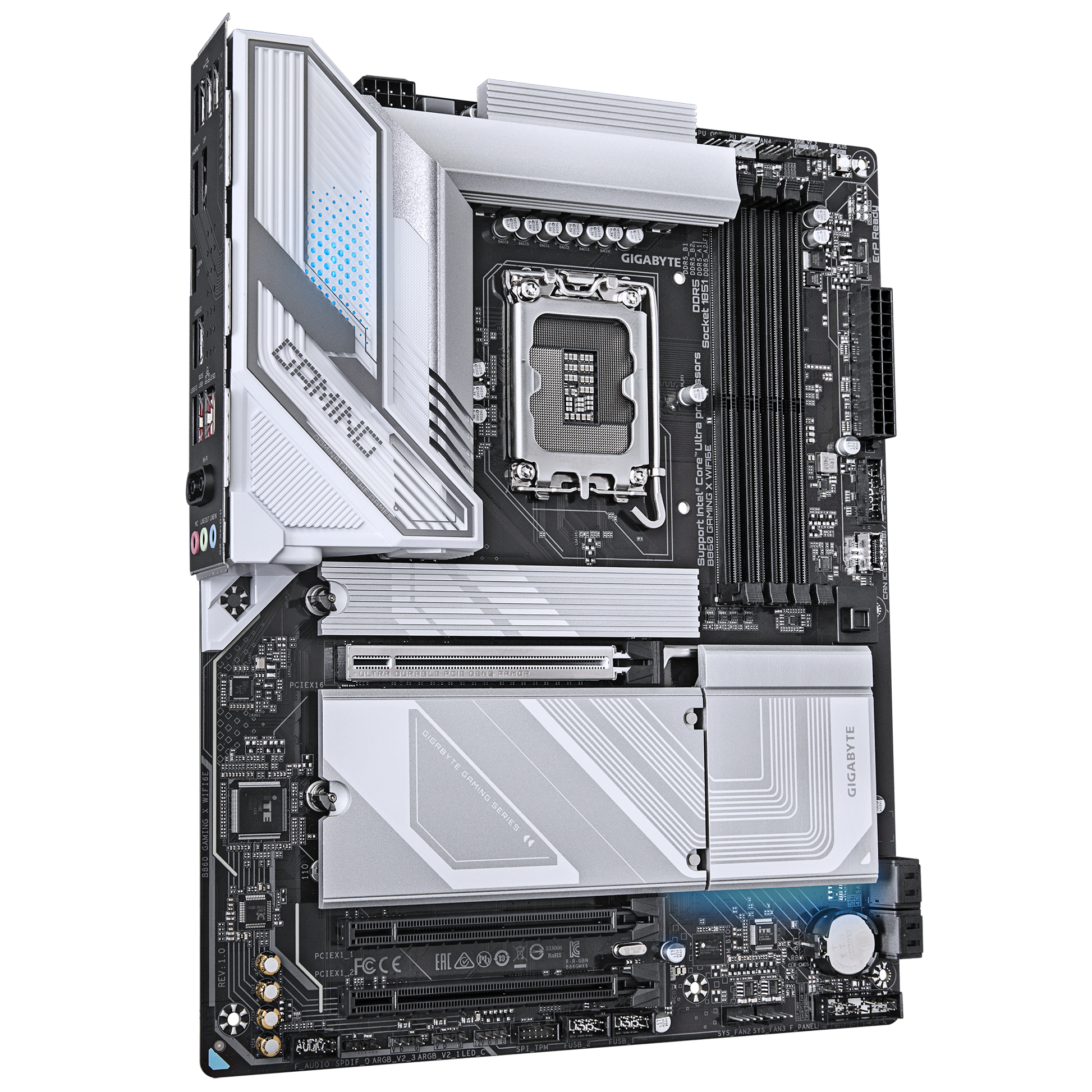

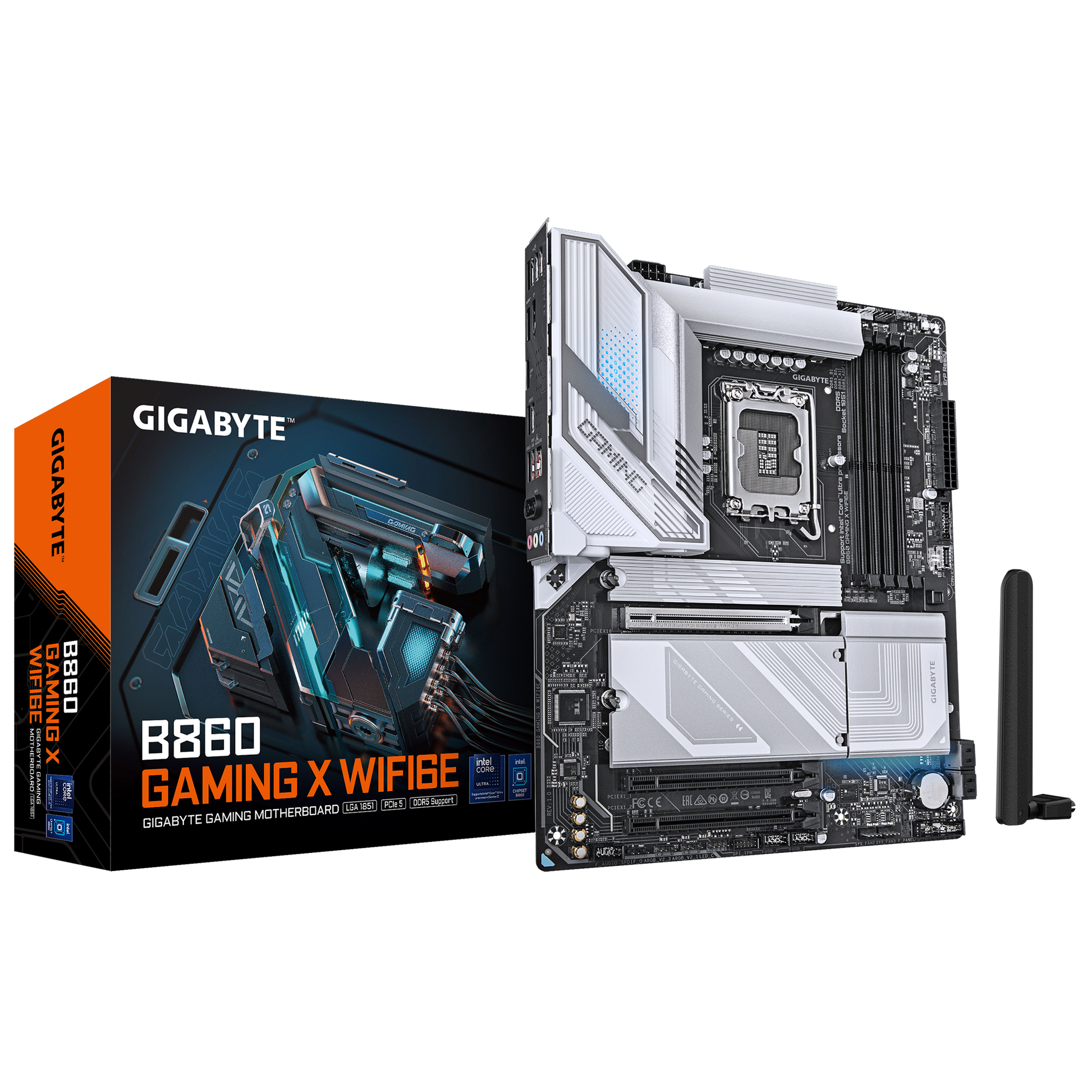

GIGABYTE GAMING B860 ATX GA-B860 GAMING X WIFI6E Motherboard

B860 GAMING X WIFI6E
12+1+2 Twin Hybrid VRM Design
6-Layer PCB
Mid-Loss PCB
4 x DIMMs, Dual Channel DDR5
3 x M.2 Slots
1 x PCIe 5.0 M.2 Slot
2 x PCIe 4.0 M.2 Slots

Intel B860

支援4*DDR5 9066(O.C) ~ 5600 MT/s記憶體模組

- Sound

內建Realtek® 音效晶片
支援High Definition Audio
支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。

支援S/PDIF輸出

- Connectivity

內建Realtek® 2.5GbE 網路晶片(2.5 Gbps/1 Gbps/100 Mbps)

Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.3
- 支援11ax 160MHz無線通信標準
(實際傳輸速度將因使用環境及設備而有所差異。)

- Expansion Slot

內建於CPU：
- 1個PCI Express x16插槽，支援PCIe 5.0及x16運作規格(PCIEX16)
* PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。

內建於晶片組：
- 2個PCI Express x16插槽，支援PCIe 4.0及x1運作規格(PCIEX1_1/2)

- Storage Interface

內建於CPU：
- 1個M.2插座(支援Socket 3，M key，type 25110/22110/2580/2280 PCIe 5.0 x4/x2 SSD) (M2A_CPU)
內建於晶片組：
- 2個M.2插座(支援Socket 3，M key，type 22110/2280 PCIe 4.0 x4/x2 SSD) (M2Q_SB、M2P_SB)
- 4個SATA 6Gb/s插座
SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10

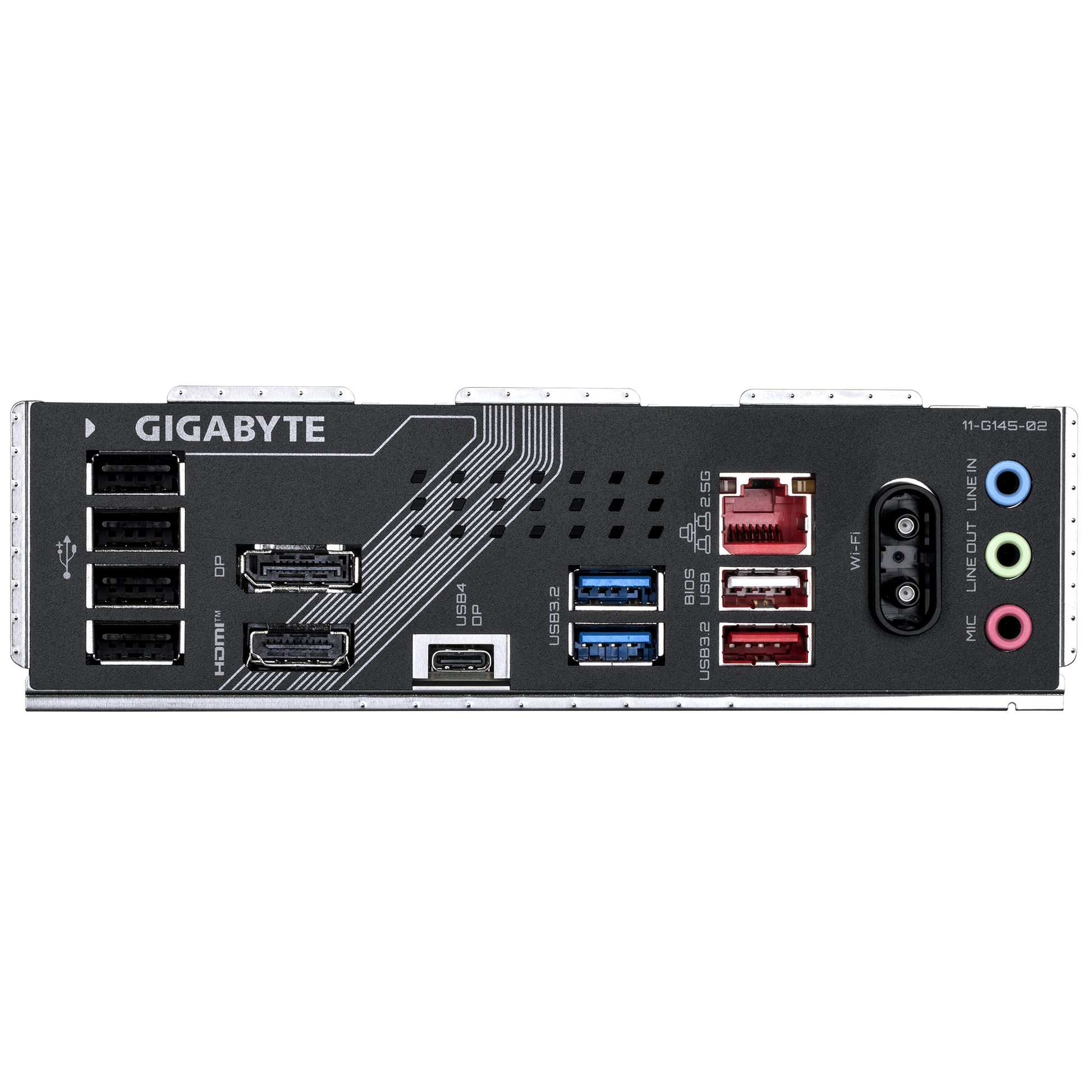

- USB

內建於CPU：
- 1個USB4® USB Type-C®連接埠在後方面板
內建於晶片組：
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板
內USB插座接出
- 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
- 4個USB 3.2 Gen 1連接埠(2個在後方面板，2個需經由排線從主機板內USB插座接出)
內建於晶片組+2個USB 2.0 Hub：
- 9個USB 2.0/1.1連接埠(5個在後方面板，4個需經由排線從主機板內USB插座接出)

- Motherboard Connector

- PCB Spec

ATX Form Factor; 30.5cm x 24.4cm

- Warranty

3 Years
