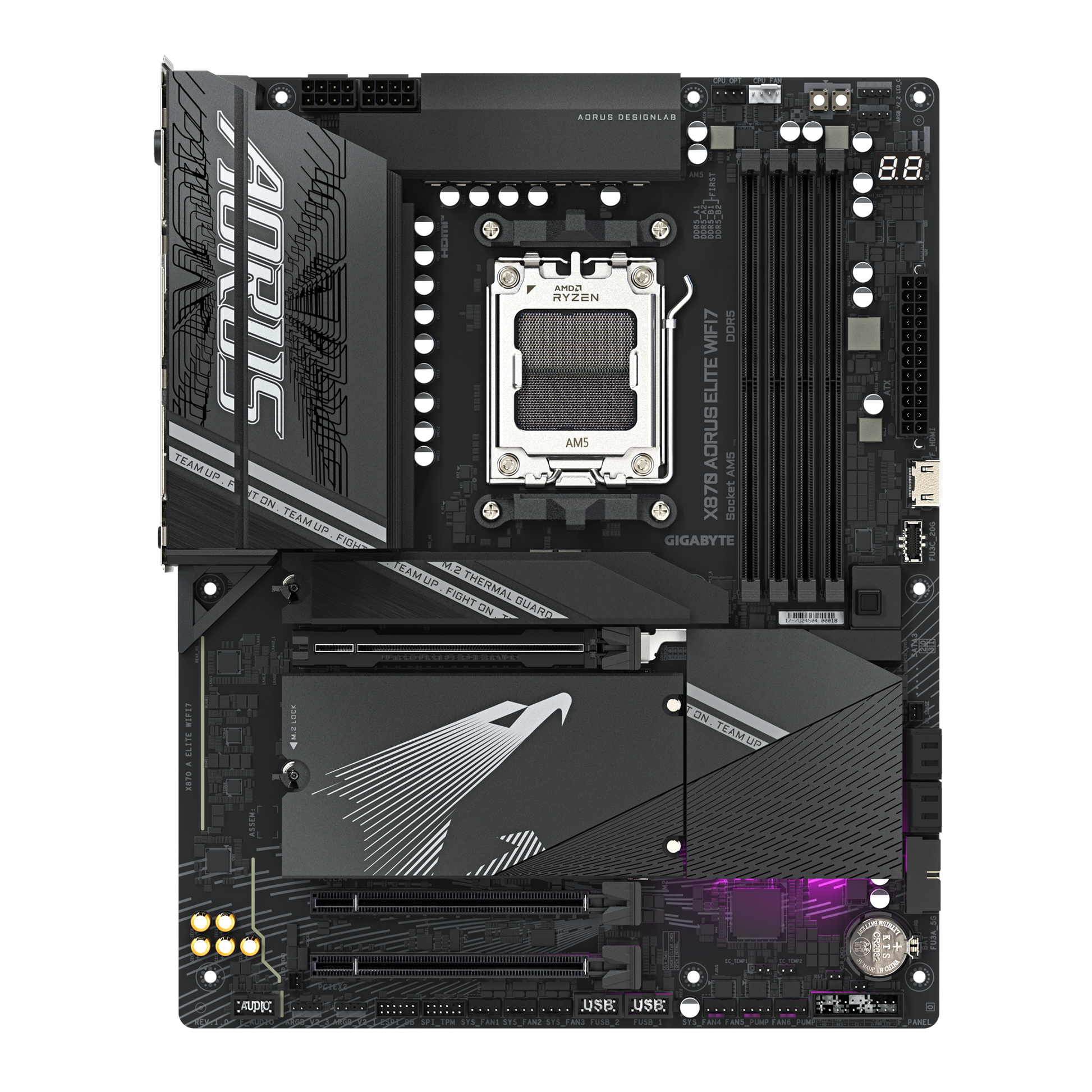

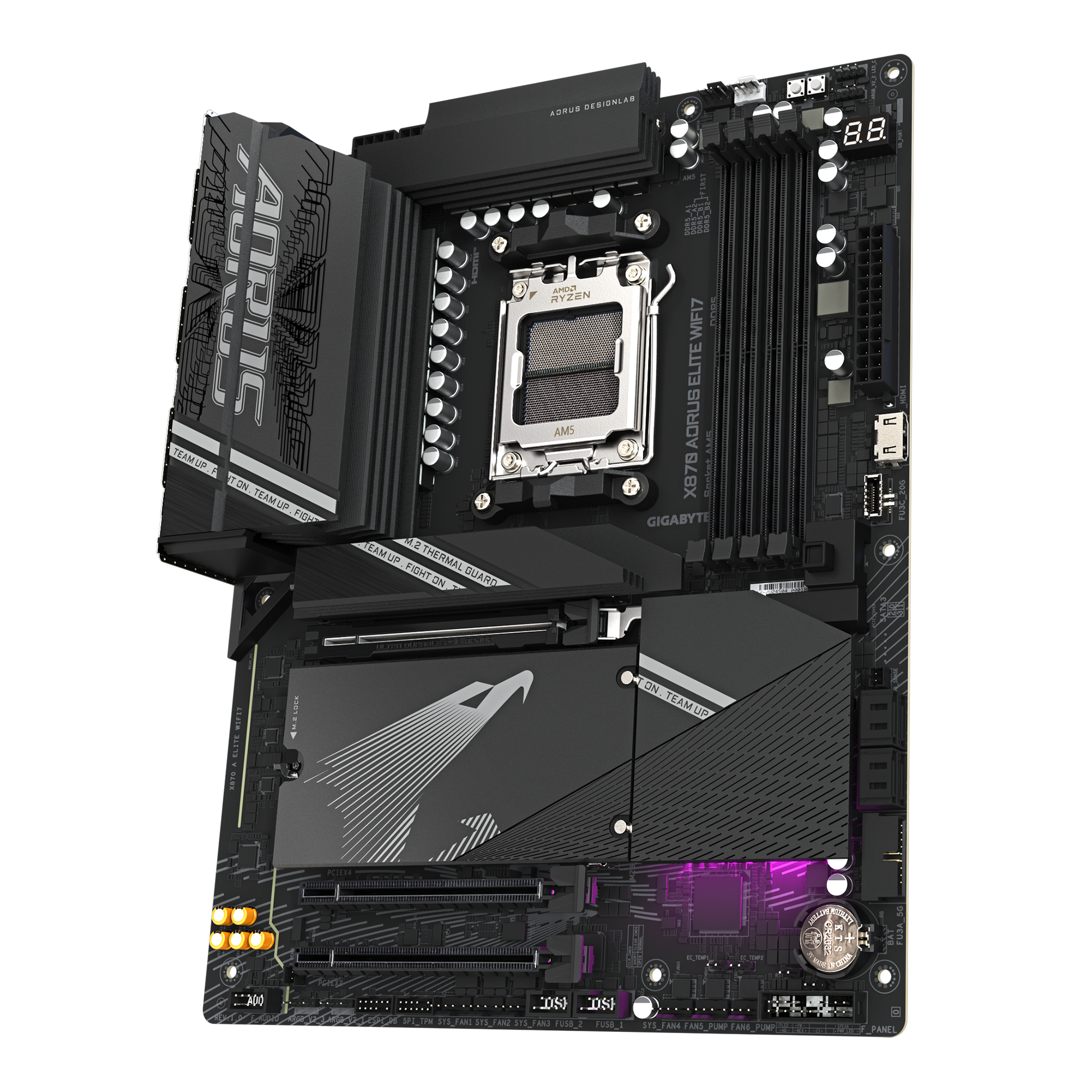

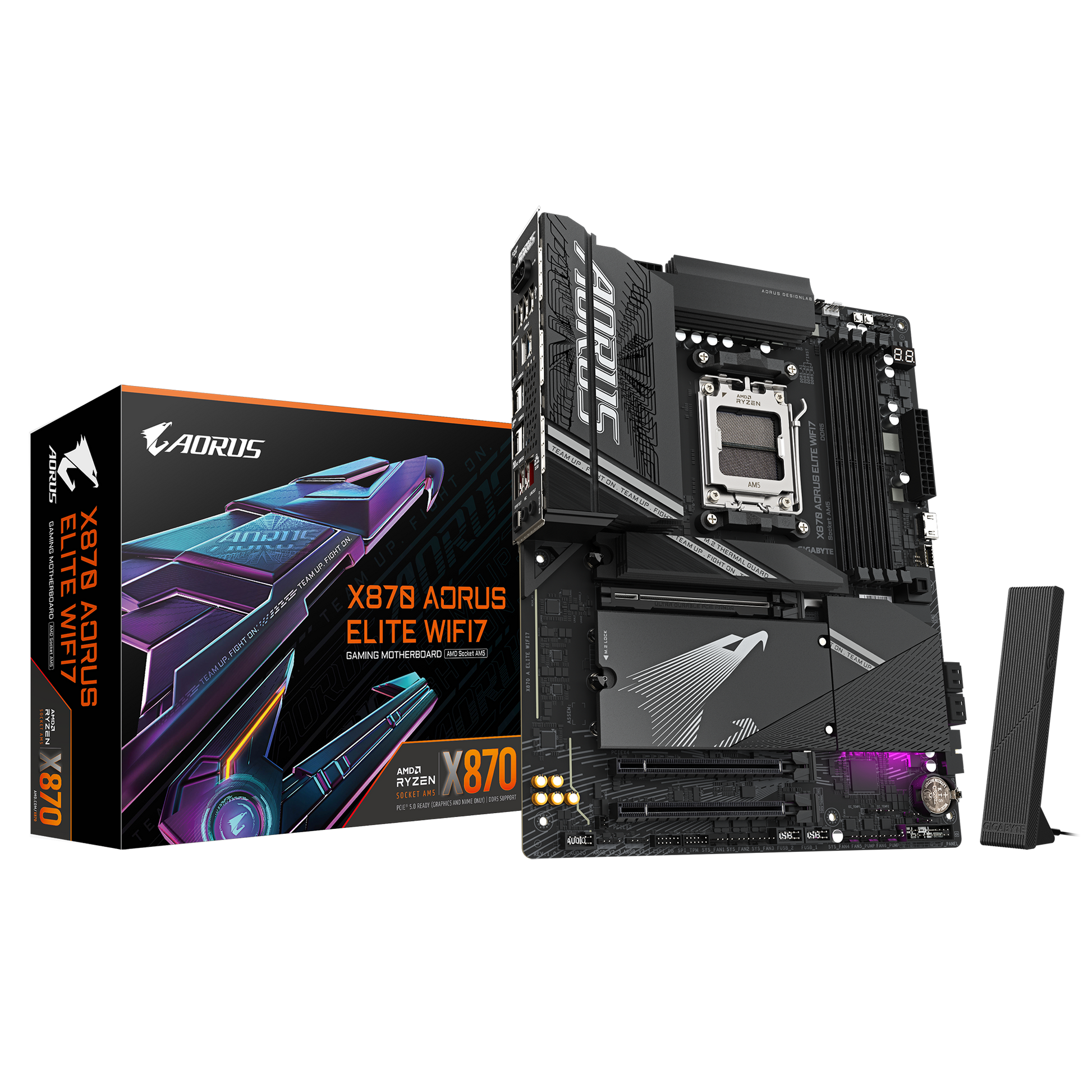

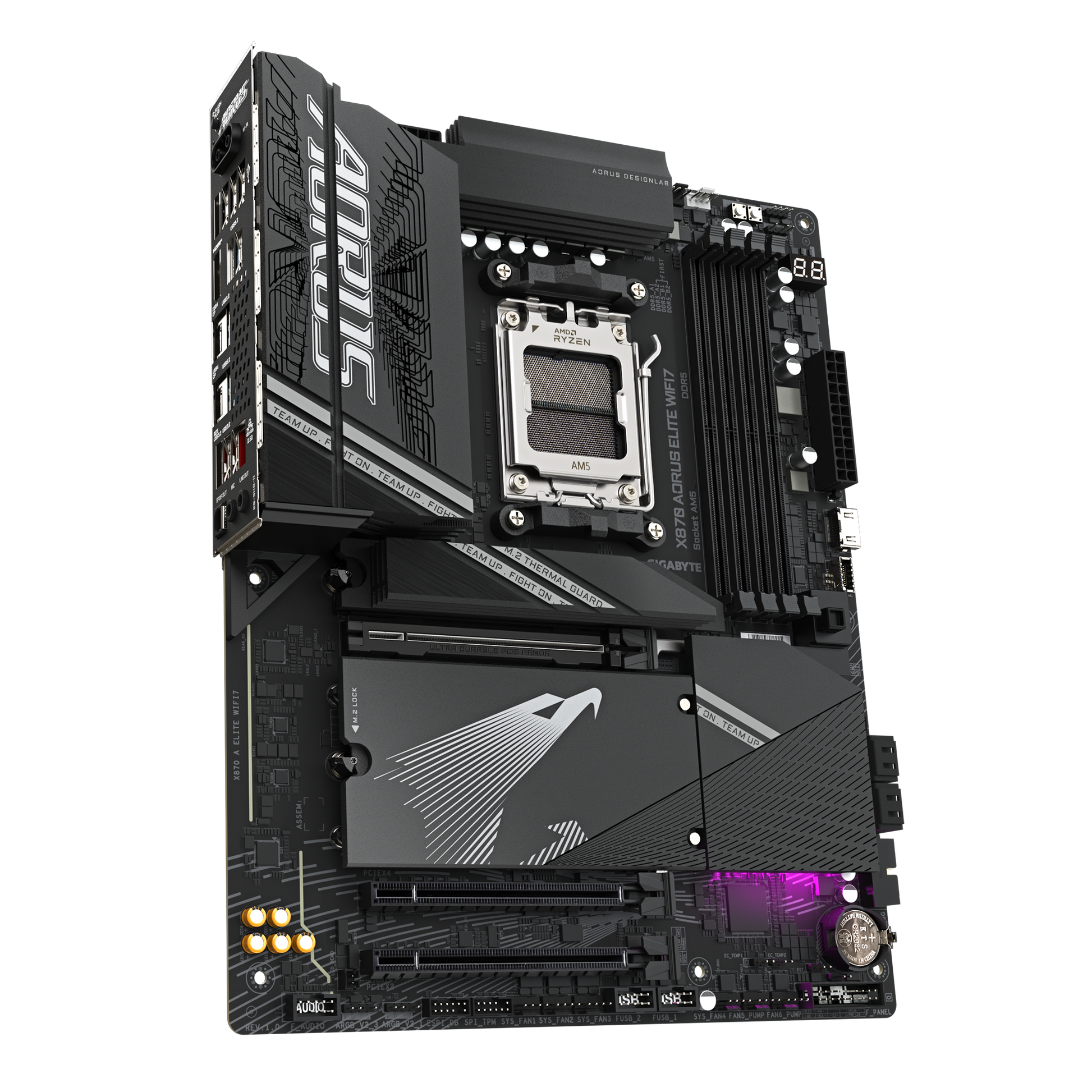

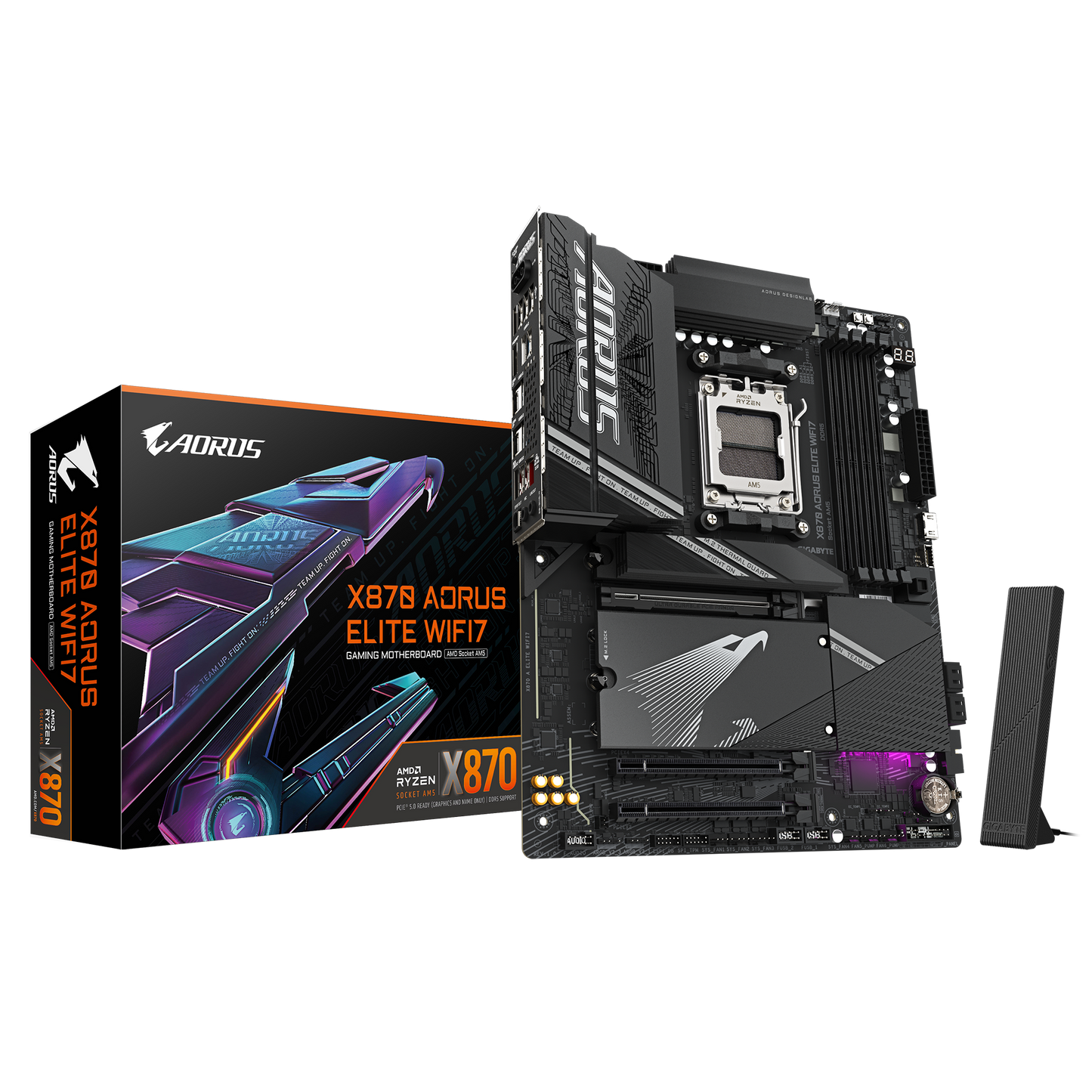

GIGABYTE AORUS AM5 X870 ATX GA-X870 A ELITE WIFI7 Motherboard AMD X870 Series (supports AMD Ryzen™ 9000 / Ryzen™ 8000 / Ryzen™ 7000 series processors)
X870 AORUS ELITE WIFI7
數位並聯式 16+2+2相電源解決方案
4組記憶體插槽，支援AMD EXPO™ 記憶體模組
4個 M.2 插槽，包括 3個 PCIe 5.0 x4 介面
VRM Thermal Armor Advanced & M.2 Thermal Guard L

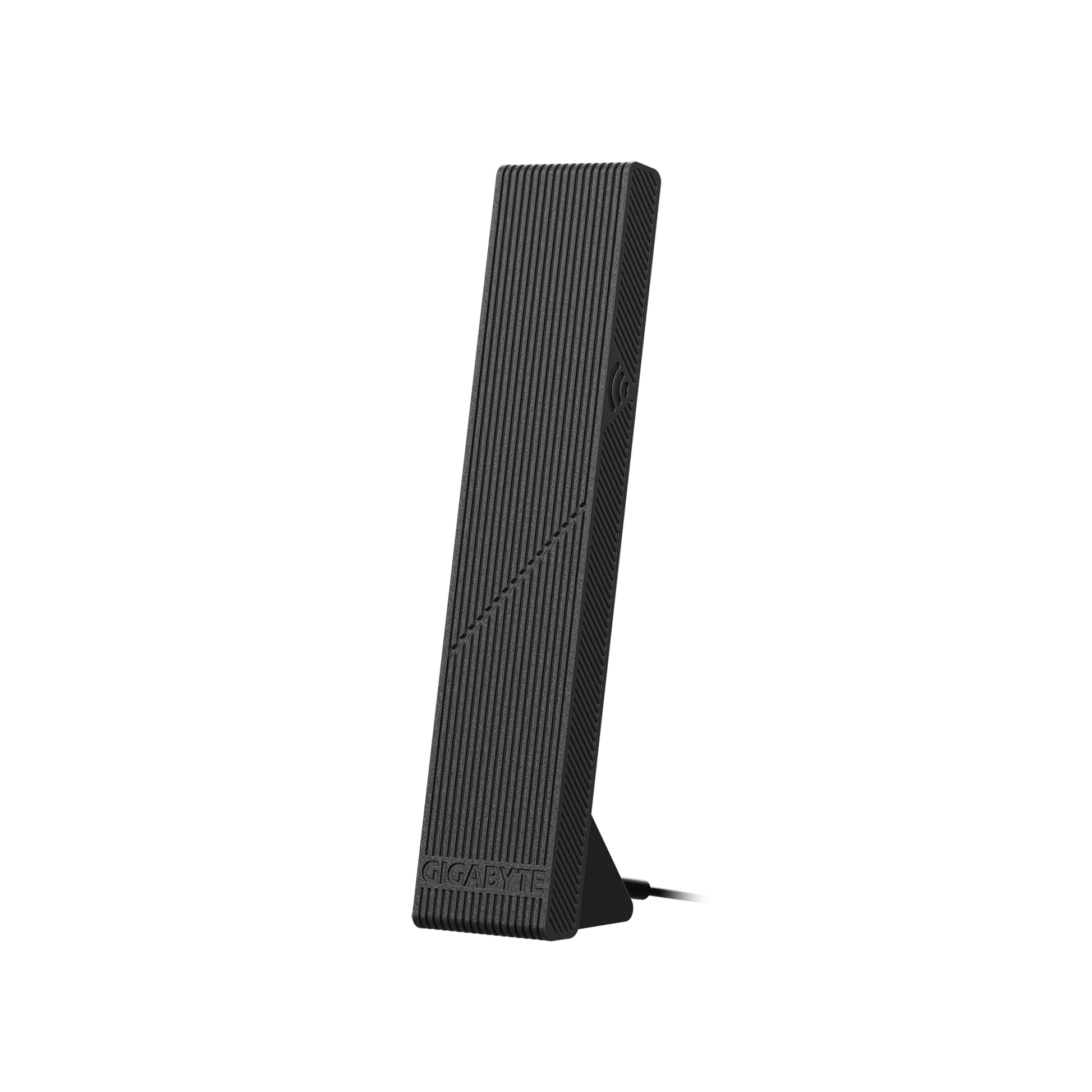

2.5GbE LAN & Wi-Fi 7 搭配指向型超高增益天線
Dual USB4 Type-C with DP-Alt, HDMI
Realtek ALC1220 HD音效晶片與音響級音質電容
AMD X870E
支援4*DDR5 8000(O.C) ~ 4400 MT/s記憶體模組
- Sound
內建Realtek® ALC1220晶片
* 後端音源插座提供的音效輸出孔支援DSD音訊。
支援High Definition Audio
支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
支援S/PDIF輸出
- Connectivity
內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.4
- 支援11be 160MHz無線通信標準
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.4
- 支援11be 160MHz無線通信標準
(實際傳輸速度將因使用環境及設備而有所差異。)
* Wi-Fi 7的完整功能仰賴Windows 11 SV3版本的支援度，Windows 10沒有提供相關驅動程式。
**Wi-Fi 7於6 GHz 載波的可用頻道編號仰賴各國家的通訊法規允許。
- Expansion Slot
1個PCI Express x16插槽(PCIEX16)，內建於CPU：
AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0及x16運作規格
* 由於M2B_CPU及M2C_CPU插座與PCIEX16插槽共享頻寬，所以當M2B_CPU或M2C_CPU插座安裝裝置時，PCIEX16插槽最高以x8頻寬運作。
AMD Ryzen™ 8000系列-Phoenix 1處理器，支援PCIe 4.0及x8運作規格
AMD Ryzen™ 8000系列-Phoenix 2處理器，支援PCIe 4.0及x4運作規格
(PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。)
內建於晶片組：
- 1個PCI Express x16插槽，支援PCIe 4.0及x4運作規格(PCIEX4)
* 由於PCIEX4插槽與M2D_SB插座共享頻寬，所以當M2D_SB插座安裝裝置時，PCIEX4插槽將無法使用。
- 1個PCI Express x16插槽，支援PCIe 3.0及x2運作規格(PCIEX2)
- Storage Interface
1個M.2插座(M2A_CPU)，內建於CPU，支援Socket 3，M key，type 25110/22110/2580/2280 SSD：
AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 1處理器，支援PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 2處理器，支援PCIe 4.0 x4/x2 SSD
2個M.2插座(M2B_CPU、M2C_CPU)，內建於CPU，支援Socket 3，M key，type 22110/2280 SSD：
AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0 x4/x2 SSD
* 當使用AMD Ryzen™ 8000系列-Phoenix 1或Phoenix 2處理器，M2B_CPU及M2C_CPU插座則無法使用。
1個M.2插座(M2D_SB)，內建於晶片組，支援Socket 3，M key，type 22110/2280 SSD，支援PCIe 4.0 x4/x2 SSD
4個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1、RAID 5及RAID 10
* RAID 5僅適用於AMD Ryzen™ 9000系列處理器。
SATA硬碟支援建構RAID 0、RAID 1及RAID 10
- USB
內建於CPU+ASMedia USB4®控制器：
- 2個USB4® USB Type-C®連接埠在後方面板
內建於CPU+USB 3.2 Gen 1 Hub：
- 4個USB 3.2 Gen 1連接埠在後方面板
內建於CPU+USB 2.0 Hub：
- 4個USB 2.0/1.1連接埠在後方面板
內建於晶片組：
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2，需經由排線從主機
板內USB插座接出
- 2個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
- 2個USB 3.2 Gen 1連接埠，需經由排線從主機板內USB插座接出
- 4個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出
- Motherboard Connector
1個24-pin ATX主電源插座
2個8-pin ATX 12V電源插座
1個CPU風扇插座
1個CPU風扇/水冷幫浦插座
4個系統風扇插座
2個系統風扇/水冷幫浦插座
3個可編程RGB Gen2 LED燈條電源插座
1個RGB LED燈條電源插座
4個M.2 Socket 3插座
4個SATA 6Gb/s插座
1個前端控制面板插座
1個前端音源插座
1個USB Type-C®插座，支援USB 3.2 Gen 2x2
1個USB 3.2 Gen 1插座
2個USB 2.0/1.1插座
1個噪音偵測插座
1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2使用)
1個HDMI插座(註)
1個電源按鈕
1個系統重置按鈕
2個感溫線針腳
1個系統重置針腳
1個清除CMOS資料針腳

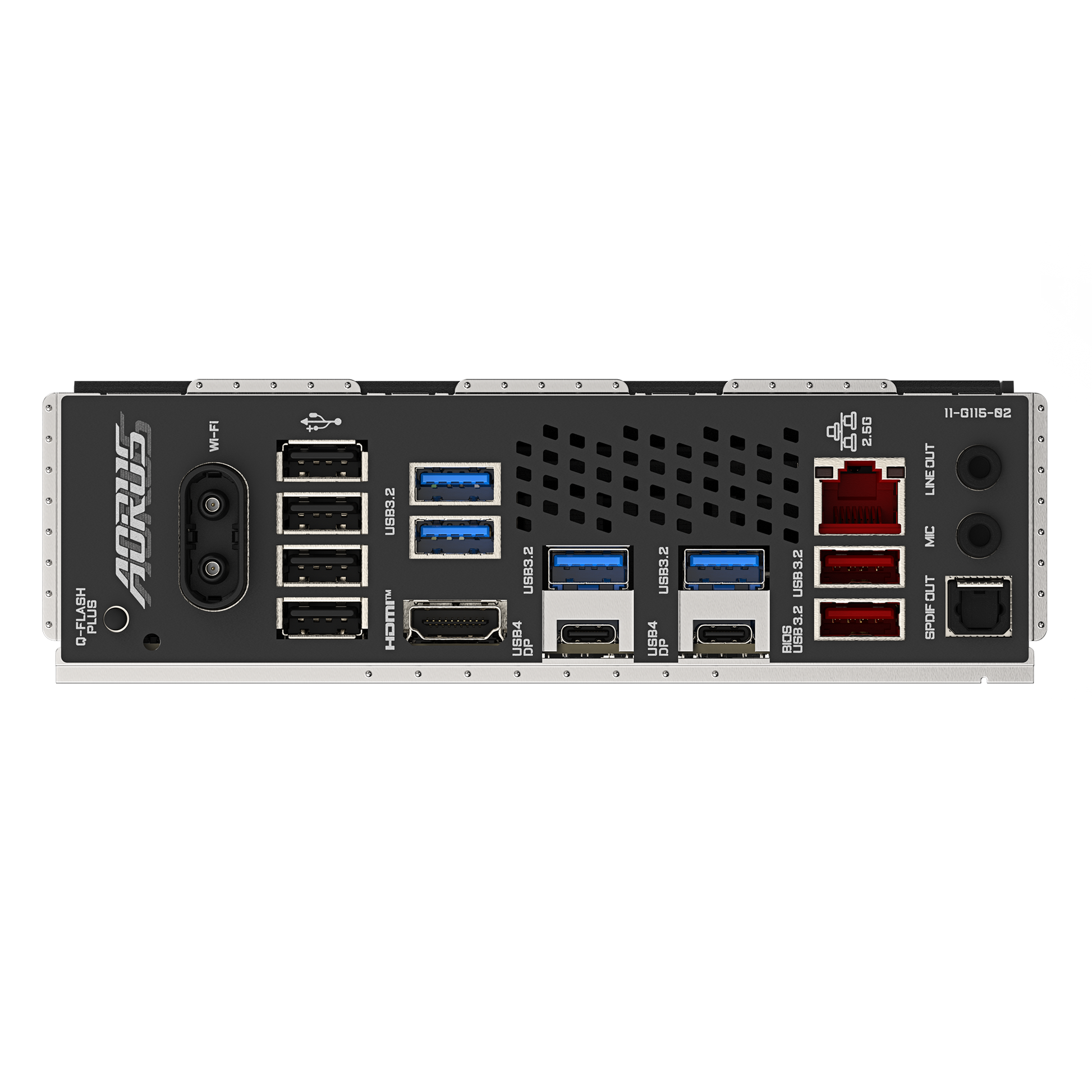

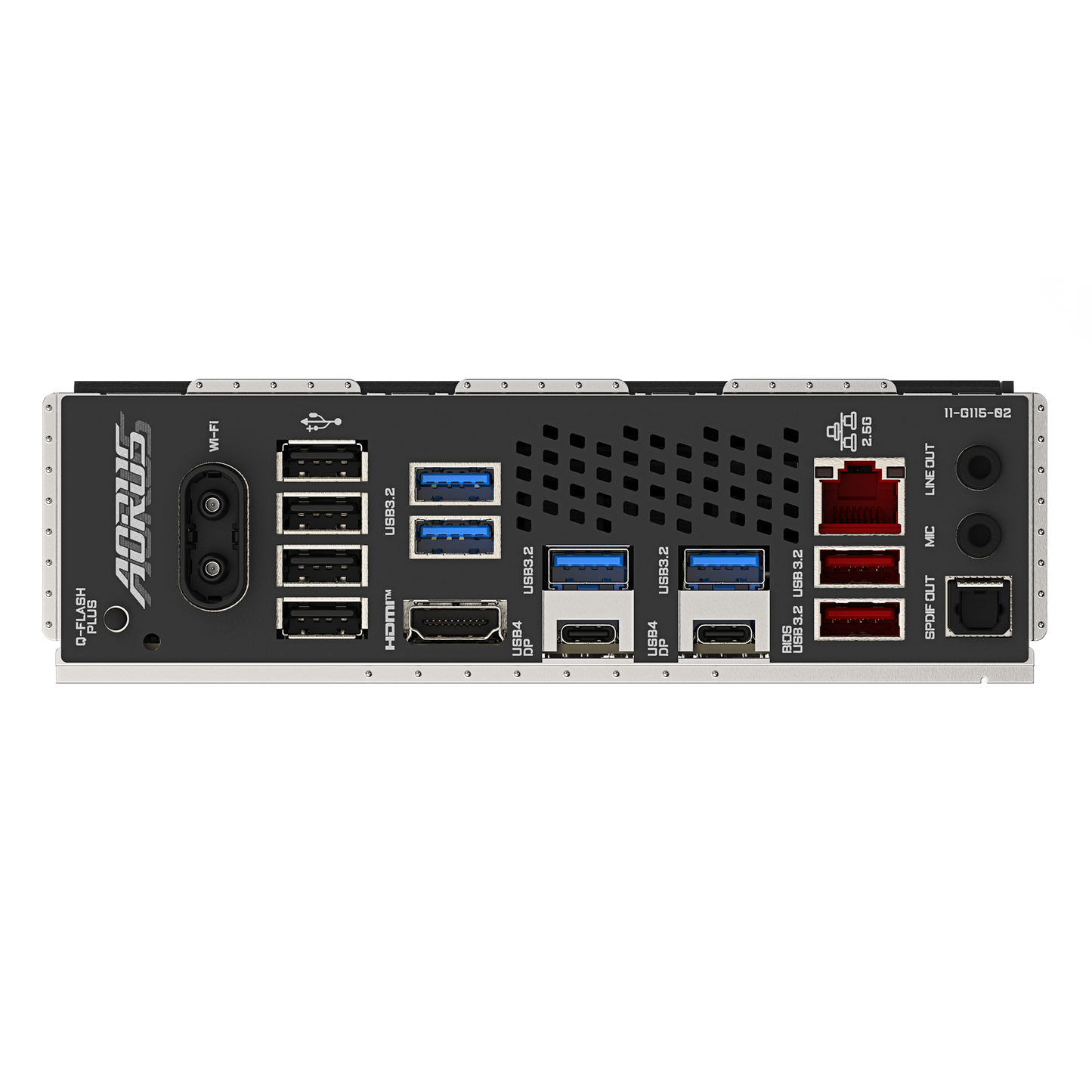

1個HDMI插座(註)
2個天線連接埠(2T2R)
2個USB4® USB Type-C® (DisplayPort (註)連接埠
2個USB 3.2 Gen 2 Type-A連接埠(紅色)
4個USB 3.2 Gen 1連接埠
4個USB 2.0/1.1連接埠
1個RJ-45埠
1個S/PDIF光纖輸出插座
2個音源接頭
- PCB Spec
ATX規格；30.5公分x 24.4公分
- Warranty
3 Years
